Hydraulventiler: typer, arbetsprinciper och deras roll i moderna hydraulsystem

Introduktion

Hydraulventiler är viktiga styranordningar i hydrauliska system som används för att styra vätskans flöde, riktning och tryck. Tillförlitligheten hos hydrauliska ventiler har en direkt inverkan på säkerheten, effektiviteten och rörelsenoggrannheten hos hydraulmaskineriet. Med den utbredda användningen av hydrauliska ventiler i industriell utrustning, såsom entreprenadutrustning, maskinformsprutningsmaskiner och industrirobotarmar, har kraven på tillförlitligheten hos tillverkningen av hydrauliska ventiler ökat i alla typer av maskiner och utrustning.

1. Vad är en hydraulisk ventil?

A hydraulisk ventil är en mekanisk precisionskomponent som används för att styra flödet av hydraulvätska i ett system. Genom att öppna, stänga eller delvis begränsa interna flödeskanaler reglerar den hur hydraulisk energi överförs till ställdon som cylindrar och hydraulmotorer.

I allmänhet,hydrauliska ventiler är utformade för att utföra tre kärnfunktioner:

· Flödesriktningskontroll

· Tryckreglering

· Flödeskontroll

Dessa funktioner utgör grunden för allahydrauliska rörelsekontrollsystem.


2. Huvudtyper av hydrauliska ventiler

2.1 Riktningsventiler

Riktningsventil styr riktningen för flödet av hydraulvätskan i systemet. Dessa används vanligtvis för att styra rörelseriktningen för ställdon som hydraulcylindrar och motorer.Vanliga konfigurationer inkluderar:

· 2-vägs riktningsventiler

· 3-vägs riktningsventiler

· 4-vägs riktningsventiler

Dessa ventiler är viktiga i system som kräver exakt riktningsomkoppling och rörelsekontroll.

2.2 Tryckregleringsventiler

Tryckregleringsventil används för att förhindra systemöverbelastning och för att upprätthålla tryckregleringen av det hydrauliska systemet.
Typiska typer inkluderar:

· Avlastningsventiler

· Tryckreducerande ventiler

· Sekvensventiler

Tryckregleringsventiler används för att säkerställa systemsäkerhet genom att förhindra systemöverbelastning och för att upprätthålla driften av systemet med hydrauliskt tryck.

2.3 Flödeskontrollventiler

Flödeskontroll styr mängden hydraulvätska som tillåts passera, vilket i sin tur styr ställdonets hastighet.

Många olika typer av applikationer drar nytta av användningen av flödeskontrollventiler, särskilt de som kräver hårt kontrollerad rörelse, som CNC-maskiner, industrirobotar och mer.

Genom att styra flödesmotståndet kan ställdonets hastighet regleras och systemet går smidigt.

3. Arbetsprincip för hydrauliska ventiler

Hydrauliska ventiler arbeta genom att ändra interna flödesvägar genom rörelsen av en slid inuti ventilkroppen. Denna spol manövreras med olika kontrollmetoder, inklusive:

· Manuell drift

· Solenoid (elektromagnetisk) aktivering

· Pilot hydraulisk tryckkontroll

· Proportionella eller servokontrollsystem

Avancerad proportionellhydrauliska ventiler tillåter kontinuerlig justering av flöde och tryck, vilket gör dem idealiska för applikationer för rörelsekontroll med hög precision.

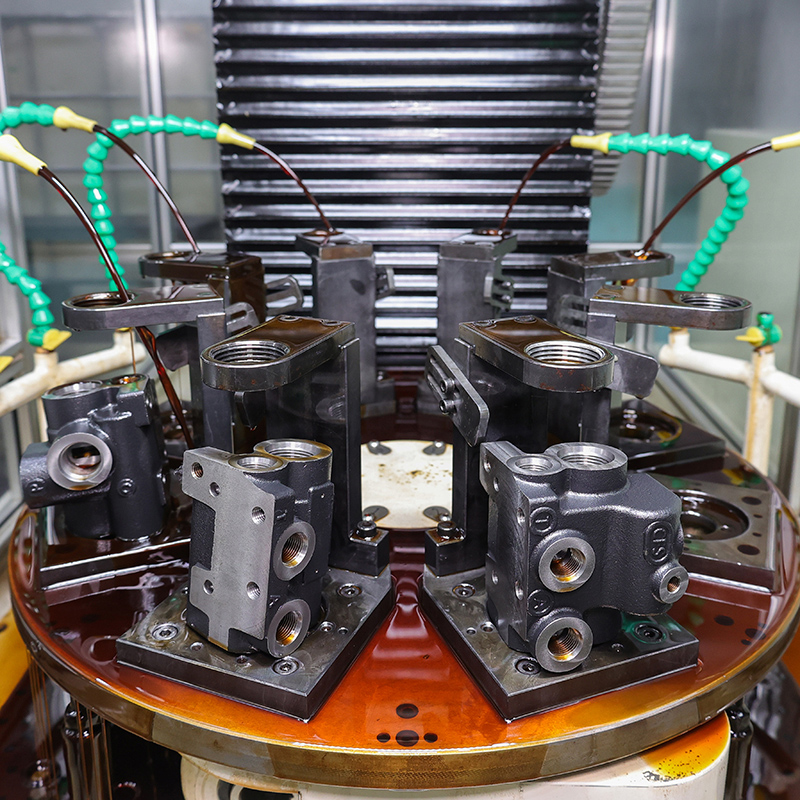

4. Vikten av bearbetningsnoggrannhet vid tillverkning av hydrauliska ventiler

Utförandet av enhydraulisk ventil är starkt beroende av tillverkningsprecision. Även mindre bearbetningsavvikelser kan avsevärt påverka systemets stabilitet och effektivitet.

Kritiska krav på bearbetning inkluderar:

· Hög planhetsnoggrannhet för tätningsytor

· Exakt intern flödeskanalgeometri

· Gradfria inre passager

· Strikt kontroll av dimensionstolerans

Eventuella brister i dessa områden kan leda till internt läckage, tryckförlust eller instabil hydraulisk prestanda.

Det är därför precisionCNC-bearbetning spelar en avgörande roll itillverkning av hydrauliska ventiler, speciellt för industriella högtrycksapplikationer där tillförlitlighet och tätningsprestanda är avgörande.

5. Tillämpningar av hydrauliska ventiler

Hydrauliska ventiler används i stor utsträckning inom flera branscher, inklusive:

· Byggmaskiner (grävmaskiner, kranar, lastare)

· Industriella automationssystem

· Formsprutningsmaskiner

· Jordbruksmaskiner

· Hydrauliska pressar och lyftsystem

Deras mångsidighet gör dem till en av de viktigaste komponenterna i system för vätskekraft och rörelsekontroll.

Slutsats

Hydrauliska ventiler är väsentliga styrelement i modernhydrauliska system. När industrier fortsätter att kräva högre precision, effektivitet och tillförlitlighet, fortsätter vikten av avancerad ventildesign och precisionstillverkning att växa.

Hög kvalitethydraulisk ventil prestanda beror inte bara på design utan också på bearbetningsnoggrannhet, materialkontroll och tillverkningsförmåga. För anpassadetillverkning av hydrauliska ventiler och hydrauliska precisionskomponenter,CNC-bearbetning förmåga spelar en avgörande roll för systemets slutliga prestanda.
