Plåt offset bockning

CNC-bockning för plåtoffsetbockningsdelar hos Difon Machinery

Tillverkare inom industrier som kapslingar för elektronisk utrustning, industriskåp och ramar för medicintekniska produkter behöver ofta plåtdelar med exakta, kontrollerade förskjutningar. Dessa delar överbryggar mellanrum mellan omatchade monteringsytor eller skapar strukturerade avstånd för interna komponenter. Difon Machinery specialiserar sig på precisionsoffsetbockningstjänster för plåt som löser uppriktningsutmaningar. Vi levererar skräddarsydda och halvanpassade offsetböjningslösningar för applikationer som elektroniska konsolstöd i steg, förskjutna skåpavdelare, förskjutna monteringsplattor för medicinsk utrustning och mer. Varje del är gjord med avancerad CNC-böjningsteknik för att träffa exakta offsetstorlekar och konsekventa vinklar. Detta säkerställer att de passar smidigt in i dina befintliga monteringslinjer. Genom att samarbeta med Difon för dina offsetdelar eliminerar du behovet av manuella justeringar eller montering av flera komponenter, vilket effektiviserar din produktionsprocess. Detta resulterar i förbättrad produktpassning, funktionalitet och snabbare monteringstider.

Offsetböjning av plåt är inte bara en typ av standardböjning – det är en specialiserad process för att åtgärda ett vanligt tillverkningsproblem: att rikta in delar med ytor som inte sitter i samma plan. Ta en elektronisk enhet: den kan behöva ett fäste som förskjuter ett kretskort 10 mm ovanför ett metallchassi för att undvika värmeproblem. Ett industriskåp kan behöva en avdelare med 5 mm offset för att passa en tätningspackning. En medicinsk vagn kan kräva en monteringsplatta med 3 mm förskjutning för att fungera med befintlig hårdvara. Standardbockningstjänster uppfyller ofta inte dessa exakta krav. De tillverkar delar med inkonsekventa förskjutna djup eller vinklar som tvingar dig att justera på plats, vilket slösar tid och riskerar att skada delar. På Difons offsetbockningsfabrik "böjer vi inte bara delar med offset". Vi designar varje offset för att matcha dina specifika monteringsbehov. Processen börjar med att analysera delens interaktion med andra komponenter: Vilket gap behöver du mellan ytorna? Kommer offset att hålla vikten eller bara lägga till avstånd? Behöver offset hamna i linje med förborrade hål? Detta monteringscentrerade tillvägagångssätt säkerställer att varje offsetdel vi levererar uppnår förstagångspassning. Ingen omarbetning, inga förseningar i ditt produktionsschema.

Vår tjänst för offsetbockning av plåt börjar med ett trefas arbetsflöde fokuserat på precision och kompatibilitet. Processen börjar med en detaljerad analys av dina offsetkrav. Standardbockning fokuserar endast på detaljdimensioner, men plåtoffsetbockning kräver att vi kartlägger hela monteringssammanhanget för detaljen. Om du till exempel behöver ett offsetfäste för ett 19-tums serverrack, kontrollerar vårt ingenjörsteam först rackets interna storlek, hur mycket vikt konsolen kommer att hålla och var befintliga monteringshål finns. Sedan använder vi 2D CAD-programvara för att göra en "offset-ritning". Det här listar inte bara delens längd, bredd och offsetdjup – det markerar också referenspunkter för att passa in med andra komponenter. Ritningen innehåller nyckeldetaljer: "offsetriktning", "offsettolerans" och "böjsekvens". För komplexa delar med flera förskjutningar – som en skåpsavdelare med både vertikala och horisontella förskjutningar – gör vi 3D-renderingar. Dessa visar hur delen kommer att passa in i den slutliga monteringen, så vi fångar uppriktningsproblem innan produktionen startar. Detta mappningssteg säkerställer att offsetböjningsprocessen passar dina unika monteringsbehov, inte bara allmänna regler.

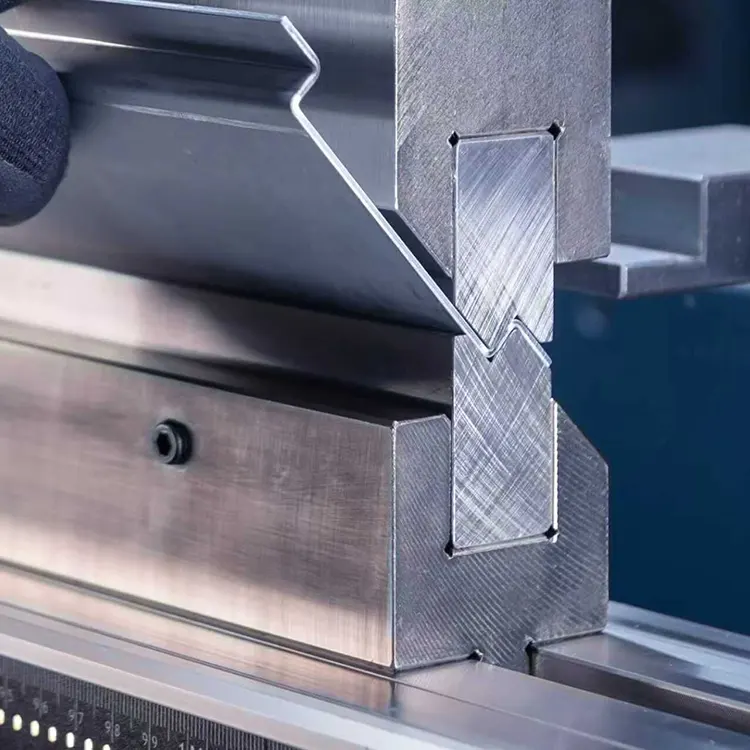

När offsetritningen är klar, går vi till fleraxlig CNC-böjning för att göra exakta offset. Denna fas utnyttjar vår specialiserade utrustning för att garantera precision. Grundläggande 3-axliga CNC-bockningsmaskiner kämpar med konsekvent offsetkontroll, men vi använder 6-axliga. Dessa har dubbla backgauges och sensorer för övervakning av offset i realtid. De låter oss justera två viktiga saker för offset böjning: "offset djup" och "offset vinkel". Låt oss säga att vi gör ett 5 mm vertikalt förskjutet fäste av 1,5 mm tjockt kallvalsat stål. CNC-systemet följer en tydlig sekvens: först radar det upp metallplåten med den primära backgauge för att träffa den första böjningspunkten. Sedan använder den ett tryck på 110 bar för att göra en 90° böjning – detta utgör det första steget i offset. Därefter förskjuter den sekundära backgaugen arket horisontellt med 5 mm. Slutligen använder den 105 bars tryck för att göra en andra 90° böjning. Detta fullbordar offset, och båda ytorna förblir parallella inom ±0,05 mm. Denna fleraxliga kontroll eliminerar "offsetdrift" - den gradvisa djupavvikelsen som är vanlig i manuella eller grundläggande CNC-böjningsprocesser.

Efter att ha gjort offset, testar vi monteringskompatibilitet. Det här steget, en viktig skillnad för vår tjänst, bygger på förståelsen att enbart dimensionell noggrannhet är otillräcklig utan monteringskompatibilitet. Detta test är inte bara att kontrollera storlekar. Vi kopierar din faktiska monteringsmiljö med äkta eller replika delar. Om du till exempel har beställt förskjutna fästen för en medicinteknisk produkt, monterar vi fästena på en kopia av din enhets ram. Sedan fäster vi den medicinska komponenten den är avsedd för och kontrollerar: Gör förskjutningen det 8 mm gap du behöver mellan ramen och armen? Kan du säkra komponenten utan att tvinga den eller ställa in fästet fel? Står de förborrade hålen i fästet i linje med hålen i ramen? Om vi ​​hittar någon feljustering – även så liten som 0,1 mm – justerar vi CNC-böjningsinställningarna för resten av partiet. Kanske justera backgauge-positionen eller böjtrycket. Denna verkliga validering säkerställer att dina offsetdelar inte bara är dimensionellt exakta utan också optimerade för omedelbar integration.

Kvalitetssäkring för offsetdelar är uppbyggd kring tre kritiska attribut. Vi fokuserar på tre viktiga saker: konsekvent offsetdjup, parallellitet mellan offsetytor och inriktning med monteringsreferenspunkter. För varje del använder vi en laseravståndsmätare för att kontrollera offsetdjupet vid tre punkter. Vi ser till att variationen över delen inte är mer än ±0,05 mm. För att kontrollera parallellitet använder vi en precisionsplanhetsmätare för att jämföra de två förskjutna ytorna. Vi avvisar alla delar där gapet mellan ytorna är över 0,08 mm. För inriktningskontroller använder vi CMM för att kartlägga positionen för förborrade hål eller skåror i förhållande till offset. Vi ser till att de matchar din ritning inom ±0,1 mm. Varje del som klarar dessa kontroller får ett unikt serienummer. Detta länkar till dess produktionsdata för full spårbarhet. Detta är viktigt för reglerade industrier som medicintekniska produkter och flyg, där full spårbarhet och efterlevnad är obligatoriska.

Difons nyckelfaktor ligger i vårt engagemang för monteringsfokuserad innovation. Vi vet att kompensationsbehov ofta förändras när din produktdesign utvecklas. Så vi erbjuder "snabb omkonfiguration" för pågående projekt. Om du behöver ändra en offset från 10 mm till 12 mm i mitten av produktionen kan våra CNC-maskiner byta inställningar på under 10 minuter. Grundläggande maskiner tar mer än 30 minuter – detta minskar stilleståndstiden mycket. Vi ger också råd om "offsetoptimering". Om din ursprungliga design behöver en komplex, flerstegs offset som kostar för mycket, kan våra ingenjörer föreslå enklare offsetformer. Till exempel, förra månaden bad en kund om ett fäste med tre separata 5 mm förskjutningar. Vi designade om den till en enda 15 mm offset med stegade funktioner. Detta minskade produktionstiden med 25 % samtidigt som full kompatibilitet med deras montering bibehölls.

Difon Machinery samarbetar med dig för att lösa monteringsutmaningar och levererar mer än bara delar – vi levererar sömlös integration. Vi fokuserar på monteringsuppriktning, fleraxlig CNC-precision, verkliga tester och flexibelt stöd. Varje offsetdel vi tillverkar passar smidigt in i din produktionsprocess. Detta sparar tid, minskar avfallet och gör din produkt mer pålitlig. Om du bygger elektroniska kapslingar, industriskåp eller medicinsk utrustning är vi redo att förvandla dina offsetbehov till högkvalitativa, färdiga att montera delar. Är du redo att diskutera hur vår expertis inom offsetbockning kan gynna ditt projekt? Be om en provdel? Kom och se vår fabrik? Kontakta vårt team. Se själv hur vår process förvandlar plåt till precisionskomponenter som förbättrar dina produkters prestanda och tillförlitlighet
