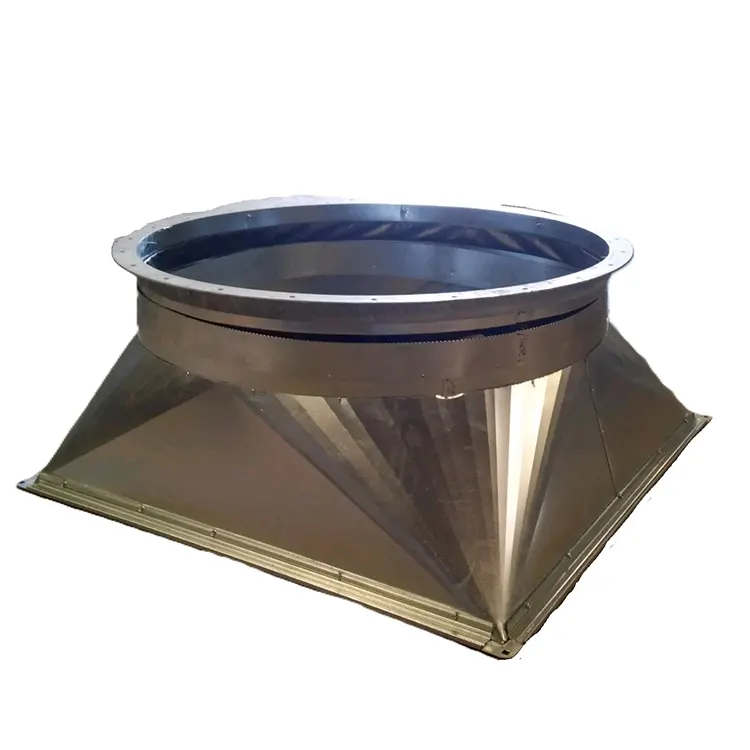

Kvadratisk-till-rund övergång

CNC-böjning för fyrkantig-till-rund övergångsplåtdelar hos Difon Machinery

Tillverkare inom industrier som ventilationssystem, överföring av kemiska vätskor och miljöskyddsutrustning behöver ofta precisionsövergångsdelar från kvadratiska till runda. Dessa delar förbinder kvadratiska eller rektangulära kanaler/rör med runda, och de måste hålla luftflödet jämnt, vätskemotståndet lågt och förhindra läckor. Difon Machinery Co., Ltd. är en pålitlig leverantör av CNC-bockningstjänster speciellt framtagna för denna komplexa plåtformningsapplikation. Våra huvuderbjudanden inkluderar specialanpassade och halvanpassade fyrkantiga till runda övergångsdelar - små för kommersiella HVAC-kanaler, upp till stora för industriella kemikalieöverföringsrörledningar. Om du köper dessa övergångsdelar från Difon hoppar du över besväret med att sätta ihop flera komponenter eller använda manuellt arbete. Du får också en partner som vet hur dessa delar påverkar ditt systems totala effektivitet och hur länge det varar.

Dessa fyrkantiga till runda övergångsdelar kan se ut som enkla "kontakter", men deras design och tillverkning påverkar ditt systems effektivitet, säkerhet och livslängd direkt. I HVAC kan en dåligt gjord övergång orsaka luftturbulens - den använder mer energi och gör mer ljud. Vid överföring av kemiska vätskor kan ojämna sömmar eller inkonsekvent väggtjocklek leda till läckor - dessa är säkerhetsrisker och avfallsmaterial. Många standardplåtleverantörer saknar den specialiserade kompetensen för fyrkant-till-rund övergångar, vilket ofta resulterar i kompromisser i precision. Difons specialiserade CNC-böjningsprocess är speciellt utformad för att övervinna de unika utmaningarna med denna geometri: den rör sig smidigt från kantig (kvadrat/rektangulär) till krökt (rund) utan att materialet skrynklas, göra det för tunt eller försvaga dess struktur. Vår process är utformad för att leverera både teknisk precision och verklig prestanda. Varje övergångsdel vi tillverkar passar inte bara dina fyrkantiga och runda komponenter perfekt utan hjälper också hela ditt system att fungera bättre – oavsett om du flyttar luft, vatten eller kemiska vätskor.

Produktionen av din kvadratiska till runda övergångsdel följer ett rigoröst arbetsflöde i tre faser: design, produktion och efterbehandling, vilket säkerställer sömlös integrering i ditt system från början till slut. Detta arbetsflöde handlar om formens naturliga komplexitet, och det börjar med detaljerad designoptimering. Standardböjningsdelar följer enkla 2D-former, men övergångar från kvadratiska till runda kräver exakt 3D-modellering. Processen kräver exakt beräkning av "utvecklingsmönstret" - den platta plåtlayouten som böjs till den önskade övergångsformen. På Difon använder vårt ingenjörsteam avancerad CAD-mjukvara för att göra 3D-modeller av övergångsdelen. Sedan kör vi finita elementanalys (FEA) för att se hur materialet kommer att agera när det böjs. Denna simulering fångar upp potentiella problem tidigt. Till exempel, om en övergång från en 200 mm kvadratisk kanal till ett 150 mm runt rör har en radie som är för snäv på ett ställe, kommer FEA att visa material skrynkliga. Vårt team kommer att justera profilen för att göra övergångsradien lite större - så att metallen böjs smidigt utan stress. Vi arbetar också med ditt team för att se till att designen passar ditt systems behov. Om övergången sker i ett VVS-system med hög temperatur, kommer vi att justera materialtjockleken för att sluta skeva. Om det är för frätande kemikalier, väljer vi legeringskvaliteter som motstår skador bättre. Denna designfas är grundläggande, inte preliminär – den är avgörande för att säkerställa en smidig och framgångsrik bockningsprocess. I ett nyligen genomfört kundengagemang identifierade och löste vår FEA-analys en potentiell läckpunkt i den initiala övergångsdesignen innan produktionen påbörjades. När designen är klar går vi över till CNC-baserad segmenterad bockning – det här är det viktigaste steget för en smidig övergång mellan kvadrater och rundor. Enkla U-böjar eller L-böjar behöver bara enaxliga CNC-maskiner, men övergångar från kvadrat till rund behöver fleraxliga. Dessa maskiner kan justera tryck och vinklar över olika delar av plåten. De har programmerbara backgauges och vinkelövervakningssensorer i realtid. Så här fungerar det för en typisk del: säg en 1,5 mm tjock övergång i galvaniserat stål från 250 mm kvadrat till 200 mm rund. Först laddar vi det platta framkallningsmönstret på maskinens arbetsbord. CNC-systemet använder 3D-designfilen för att kartlägga 8–12 "böjningssegment" - var och en för en liten del av övergången. För varje segment justerar maskinen bakmåttet för att positionera metallen exakt. Sedan applicerar den rätt tryck för att böja segmentet till en specifik vinkel. Mellan varje segment kontrollerar vinkelsensorn om böjningen är korrekt. Om ett segment är avstängt med jämnt 0,3°, justerar maskinen trycket för nästa automatiskt. Denna segmenterade metod undviker "materialminne" - när metall motstår skarpa formförändringar. Detta resulterar i en jämn, kontinuerlig övergång från kvadratisk till rund, fri från skarpa diskontinuiteter eller materialdeformation.

För att säkerställa att delen är redo för omedelbar integrering genomgår den precisionskalibrering och sömavslutning.\—dessa steg gör övergångsdelen fyrkantig till rund redo att användas i ditt system direkt. Först använder vi en laserkonturskanner för att kartlägga hela delens yta. Vi jämför den här kartan med den ursprungliga 3D-designfilen för att säkerställa att övergångskurvan är konsekvent och att den fyrkantiga änden passar standard kanal-/rörstorlekar. För delar som behöver en söm använder vi TIG-svetsning för rostfritt stål och aluminium eller punktsvetsning för galvaniserat stål. Sedan slipar vi sömmen slät för att bli av med eventuella stötar som kan störa luftflödet eller vätskeflödet. Dessutom genomgår varje batch en dimensionell överensstämmelsekontroll: vi ansluter övergångsdelen till en vanlig fyrkantig kanal och ett runt rör och kontrollerar om det finns mellanrum med en tunn känselmått. Om något mellanrum är över 0,1 mm justerar vi böjningsparametrarna för nästa uppsättning delar. För delar som bär vätskor lägger vi till ett trycktest: vi förseglar delen, fyller den med vatten eller luft och kontrollerar läckor vid 1,2 gånger ditt systems maximala driftstryck. Detta säkerställer att ingen vätska sipprar genom övergångssömmarna.

En viktig fördel med att välja Difon är vår omfattande metod för att säkerställa systemkompatibilitet. Många kunder kommer till oss med befintliga fyrkantiga och runda komponenter. De oroar sig för att en anpassad övergångsdel inte passar deras gamla system. TFör att ta itu med detta problem tillhandahåller vi tjänster för "dimensionsverifiering" på plats eller på distans. Vi skickar antingen en tekniker för att mäta dina befintliga kanaler/rör eller vägleda dig genom att mäta dig själv med ett digitalt skjutmått. Sedan justerar vi övergångsdelens design för att matcha eventuella små skillnader i dina komponenter. Till exempel, om din fyrkantiga kanal har en sidolängd på 252 mm, kommer vi att ändra framkallningsmönstret så att det passar – för att säkerställa en exakt passform. Vi ger också installationsvägledning: varje beställning kommer med ett enkelt instruktionsblad. Den ger tydliga instruktioner för inriktning av delar och specificerar de rekommenderade fästelementen. Vårt tekniska team är också tillgängligt via telefon eller videosamtal för att svara på installationsfrågor – en supportnivå som utmärker vår tjänst.

Vanliga kunder kan dra nytta av anpassade produktionsschemaläggningar och program för lagerhantering för övergångsdelar från kvadratiska till runda. Om du är en VVS-tillverkare som tillverkar 500 enheter i månaden kan vi skapa en återkommande beställning med månatliga leveranser. Vi lagrar färdiga delar i vårt klimatkontrollerade lager – fukten där skadar inte galvaniserat stål eller aluminium. Accelerera din utvecklingscykel med vår snabba prototyptjänst: om du utvecklar ett nytt ventilationssystem och behöver en provövergångsdel för att testa luftflödet, kan vi göra det på 3–5 arbetsdagar med vår CNC-linje med små partier. Detta låter dig kontrollera prestanda innan du beställer mycket. Vårt system upprätthåller detaljerade register över din beställningshistorik. Om du behöver beställa om en del som du köpte för sex månader sedan har vi redan designfilen och materialspecifikationerna. Detta minskar ledtiden med cirka 30 % jämfört med nya beställningar.

Kvadratisk-till-rund övergångsdelar är mer än bara kopplingar; de är avgörande för systemets prestanda. De är viktiga komponenter för att säkerställa smidig, säker och pålitlig drift av ditt system. Genom att kombinera specialiserad CNC-böjning, designoptimering, materialexpertis och ett engagemang för kompatibilitet säkerställer vi att varje övergångsdel uppfyller dina dimensions- och prestandakrav. Oavsett om du bygger ett kommersiellt HVAC-nätverk, en industriell kemisk pipeline eller ett dammuppsamlingssystem, överbryggar våra fyrkantiga till runda övergångsdelar gapet mellan fyrkantiga och runda komponenter sömlöst. Vill du prata om dina specifika behov? Be om en provdel? Kom och se vår anläggning? Kontakta vårt team. Du kan själv se hur vi förvandlar platt plåt till precisionsdelar som säkerställer effektiviteten och tillförlitligheten i din verksamhet.
