Hur fungerar hydraulisk grenrörsbearbetning?

Abstrakt

Hydraulisk grenrörsbearbetningär en kritisk tillverkningsprocess som används för att producera kompakta vätskekontrollblock med hög precision för hydrauliska system. Dessa komponenter bestämmer effektiviteten, säkerheten och tillförlitligheten hos komplexa hydraulkretsar som används i entreprenadmaskiner, industriell automation, flygsystem och energiutrustning. Den här artikeln förklarar hur hydraulisk grenrörsbearbetning fungerar, viktiga utmaningar, materialöverväganden, bearbetningstekniker, kvalitetskontrollmetoder och hur professionella tillverkare säkerställer långtidsprestanda och läckagefri drift.

Innehållsförteckning

• 1. Introduktion till hydraulisk grenrörsbearbetning
• 2. Hur bearbetningsprocessen fungerar
• 3. Viktiga tillverkningsutmaningar
• 4. Material som används vid grenrörsbearbetning
• 5. Precisions- och toleranskrav
• 6. Översikt över bearbetningstekniker
• 7. Kvalitetskontroll och testning
• 8. Industriella tillämpningar
• 9. Professionellt tillverkningsstöd från Difon
• 10. Vanliga frågor

1. Introduktion till hydraulisk grenrörsbearbetning

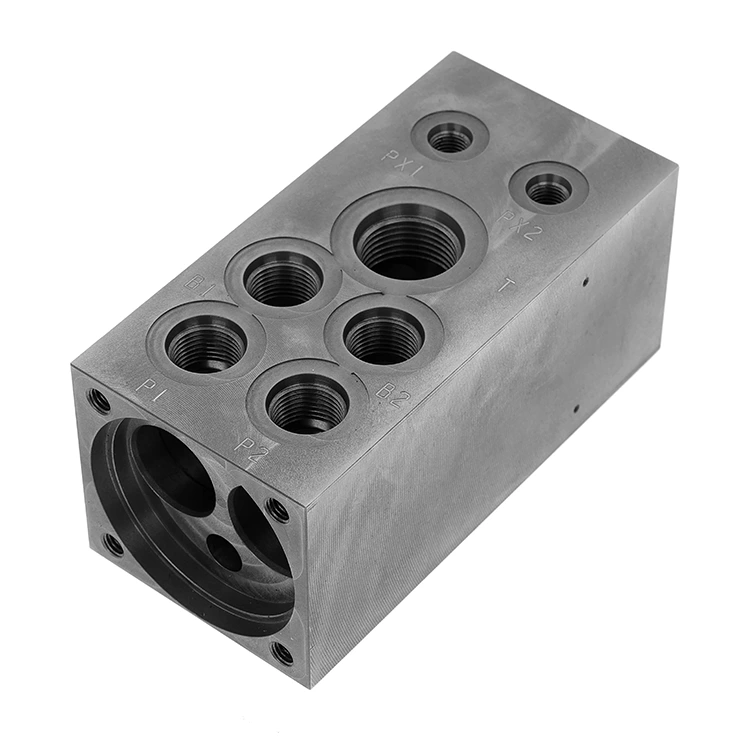

Hydrauliska grenrör är konstruerade block som styr vätskeflödet mellan pumpar, ventiler, ställdon och reservoarer i hydrauliska system. Istället för att använda flera slangar och kopplingar, integrerar grenrör kanaler inuti ett enda massivt block. Detta minskar läckagepunkter, förbättrar systemets kompakthet och ökar tillförlitligheten.

Hydraulisk grenrörsbearbetning hänvisar till den exakta CNC-tillverkningsprocessen som skapar interna flödeskanaler, ventilportar och tätningsytor i ett metallblock. Noggrannheten i denna process påverkar direkt systemets prestanda och säkerhet.

2. Hur bearbetningsprocessen fungerar

Bearbetningen av hydrauliska grenrör involverar flera mycket kontrollerade steg. Varje steg kräver precisionsteknik och avancerad CNC-utrustning.

1. Design och teknik– Hydraulscheman omvandlas till 3D CAD-modeller som definierar flödesvägar, portar och monteringsytor.
2. Materialförberedelse– Höghållfasta aluminium-, stål- eller rostfria block väljs och skärs till efter storlek.
3. CNC programmering– Verktygsbanor genereras med CAM-mjukvara för att säkerställa noggrann borrning och fräsning.
4. Djupa hålsborrning– Interna flödeskanaler skapas med hjälp av specialiserade borrtekniker.
5. Fräsning och portning– Ventilkaviteter, gängade portar och monteringsgränssnitt är bearbetade.
6. Gradning och rengöring– Invändiga passager rengörs för att ta bort spån och förhindra kontaminering.

Varje steg måste kontrolleras noggrant för att säkerställa vätskeeffektivitet och förhindra tryckförlust eller läckage.

3. Viktiga tillverkningsutmaningar

Hydraulisk grenrörsbearbetning är mycket komplex på grund av strikta funktionella och strukturella krav.

• Intern kanalnoggrannhet:Även mindre avvikelser kan störa den hydrauliska flödesdynamiken.
• Förebyggande av läckage:Tätningsytor måste bibehålla perfekt planhet och finish.
• Borttagning av chip:Djupa inre passager försvårar rengöring efter bearbetning.
• Termisk deformation:Värme som genereras under bearbetning kan påverka dimensionsstabiliteten.

4. Material som används vid grenrörsbearbetning

Materialvalet spelar en avgörande roll för prestanda, hållbarhet och kostnadseffektivitet.

• Aluminiumlegeringar:Lätt och korrosionsbeständig, används ofta i mobila hydraulsystem.
• Kolstål:Hög hållfasthet för tunga industriella applikationer.
• Rostfritt stål:Utmärkt korrosionsbeständighet för tuffa miljöer.

5. Precisions- och toleranskrav

Hydrauliska grenrör kräver extremt snäva toleranser, ofta inom mikron. Ytjämnhet, vinkelräthet och koncentricitet påverkar direkt hydraulisk tätning och flödeseffektivitet.

Tillverkare använder avancerade CNC-bearbetningscenter med fleraxlig kontroll för att säkerställa repeterbarhet och precisionskonsistens över produktionspartier.

6. Översikt över bearbetningstekniker

7. Kvalitetskontroll och testning

Kvalitetssäkring är avgörande vid produktion av hydrauliska grenrör. Tillverkare tillämpar strikta inspektionsprocedurer:

• Inspektion av 3D-koordinatmätmaskin (CMM).
• Tryckläckagetestning
• Ytråhetsanalys
• Verifiering av flödesväg

Varje grenrör måste klara tryck- och tätningstest för att säkerställa säker drift under extrema förhållanden.

8. Industriella tillämpningar

Hydrauliska grenrör används i ett brett spektrum av industrier där vätskeeffektkontroll är avgörande.

• Byggmaskiner (grävmaskiner, lastare)
• Industriella automationssystem
• Hydrauliska styrsystem för flygindustrin
• Marin och offshore utrustning
• Energi- och kraftgenereringssystem

9. Professionellt tillverkningsstöd från Difon

Högkvalitativ hydraulisk grenrörsbearbetning kräver inte bara avancerad utrustning utan också djup ingenjörsexpertis.Difonspecialiserar sig på precisions-CNC-bearbetningslösningar för hydrauliska system, och levererar anpassade grenrörsdesigner skräddarsydda för komplexa industriella krav.

Från prototyputveckling till massproduktion säkerställer Difon strikt dimensionskontroll, optimerad flödesdesign och pålitlig tätningsprestanda. Varje produkt genomgår rigorös inspektion för att möta krävande driftsmiljöer.

Om du letar efter stabil prestanda, minskad läckagerisk och högeffektiva hydrauliska lösningar, kan Difon stödja ditt projekt med tillverkningsmöjligheter från slut till slut.Kontakta ossidag för att diskutera dina krav på hydraulisk grenrörsbearbetning.

10. Vanliga frågor

F1: Vad är huvudsyftet med ett hydrauliskt grenrör?
Ett hydrauliskt grenrör styr och kontrollerar vätskeflödet i ett hydraulsystem, ersätter flera externa slangar och minskar läckagerisker.

F2: Varför är bearbetningsprecision så viktig?
Även små avvikelser kan orsaka tryckförlust, ineffektivitet eller systemfel på grund av högtrycksvätskedynamik.

F3: Vilket material är bäst för hydrauliska grenrör?
Det beror på applikationskraven. Aluminium är vanligt för lättviktssystem, medan stål används för högtrycksmiljöer.

F4: Hur säkerställer tillverkarna inget läckage?
Genom precisionsbearbetning, ytbehandling och tryckprovning under simulerade arbetsförhållanden.

F5: Kan Difon hantera anpassade grenrörsdesigner?
Ja. Difon tillhandahåller helt anpassade bearbetningslösningar baserade på kundens hydraulsystems krav.
