Engineering Excellence: Förstå principerna för hydrauliska ventilblock

När det gäller vätskekraft är det hydrauliska ventilblocket hjärnan som kontrollerar trycket, flödet och riktningskontrollen av hydraulvätskan för att åstadkomma korrekt rörelse av manöverdonet till önskat läge enligt applikationen.

1. Klassificering och funktionalitet

Hydrauliska reglerventiler kan brett klassificeras i tre typer av reglerventiler: Riktningsventiler, Tryckregleringsventiler, Flödeskontrollventiler. Dessa ger i sin tur kontroll över de tre grundläggande kretsarna i alla hydrauliska system: Riktningskontroll, Tryckreglering, Hastighetskontroll. Dessa ventiler kan arrangeras som gängade ventiler, ventiler underplatta monterade eller patronventiler.

2. Anatomin hos en tvåvägspatronventil

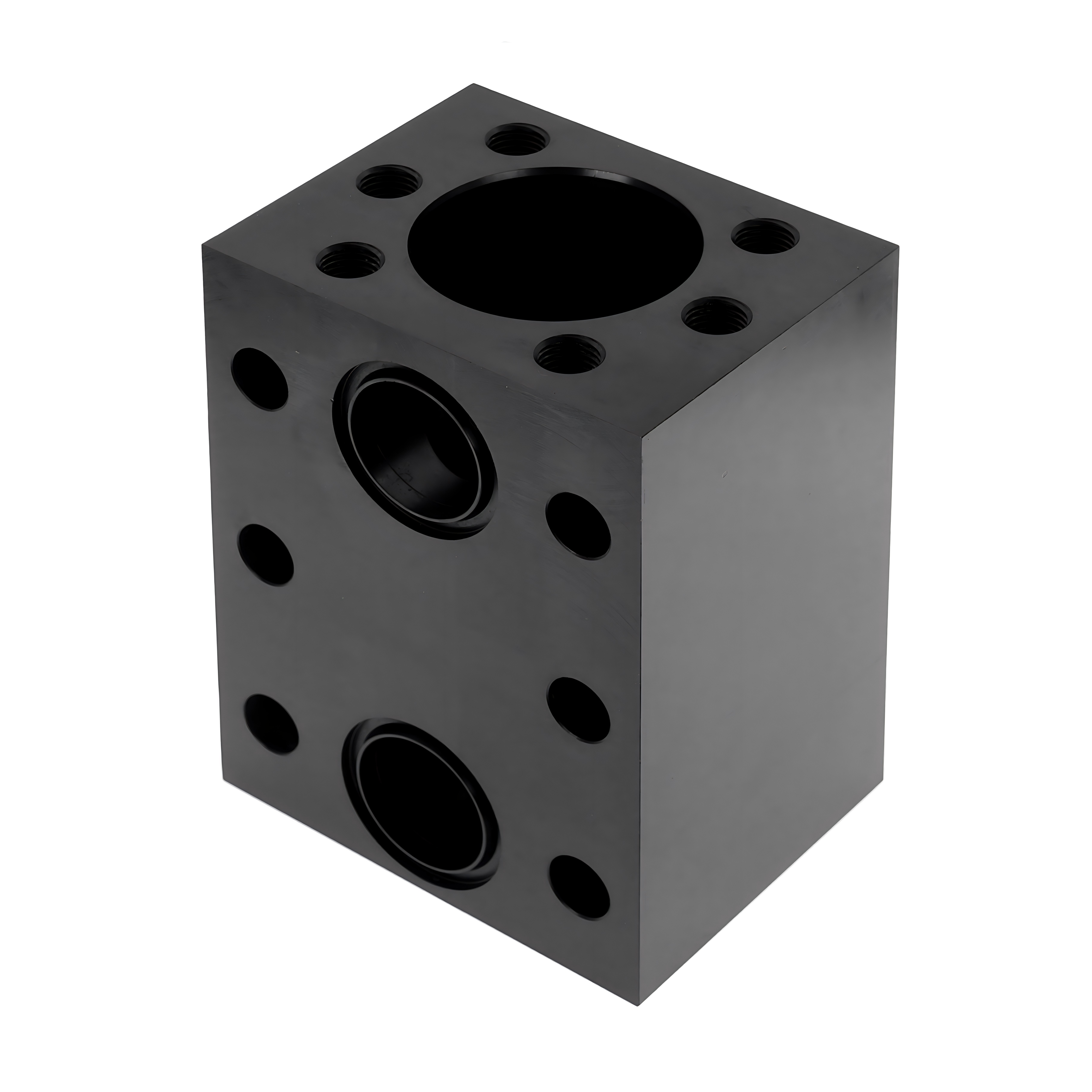

Som en av de ledande tillverkarna av precisionsbearbetning är Difon specialiserad på komplex tillverkning av tvåvägs patronventiler, som finns i följande segment: Insatsen som består av spol, hylsa, fjäder och tätningar. Detta är huvudet på ventilen som styr huvudoljekretsen. Kontrollkåpan Håller miniatyrpilotelementen och håller insatsen säkert mellan pilotkontroll- och huvudkontrollkamrarna. Pilotventilen monterad på locket för att styra den större huvudspolen. Vanligtvis är dessa standard ISO-kompatibla elektromagnetiska riktningsventiler eller proportionella tryckventiler. Det integrerade grenrörsblocket innehåller alla ovanstående komponenter och styr den interna kommunikationen av oljekretsarna, som är mycket komplexa.
