I alla hydrauliska system bestämmer flödeshastigheten – inte trycket – ställdonets hastighet. Tryck ger kraft; flöde styr hur snabbt en cylinder sträcker sig eller en motor svänger. Att förstå denna distinktion är grunden för varje väldesignad hydraulkrets, och det börjar med effektiv flödeskontroll.

Huvudtyperna av flödeskontrollventiler

De enklaste anordningarna, nål- och gasventiler, kan tyda på att fast begränsning skulle kunna ge adekvat flödeskontroll. De betydande bevisen indikerar dock att flödet varierar med belastningen, givet att flödet genom en öppning förändras med tryckfallet. I ljuset av dessa fynd kunde ingenjörer visa att tryckkompenserade ventiler verkar bibehålla ett konstant tryckfall över öppningen. Dessutom kan nyckelresultaten tyda på att manöverdonets hastighet förblir konstant även när belastningsförhållandena ändras. Proportionella ventiler går längre med hjälp av elektrisk signal för exakt programmerbar kontrollera.

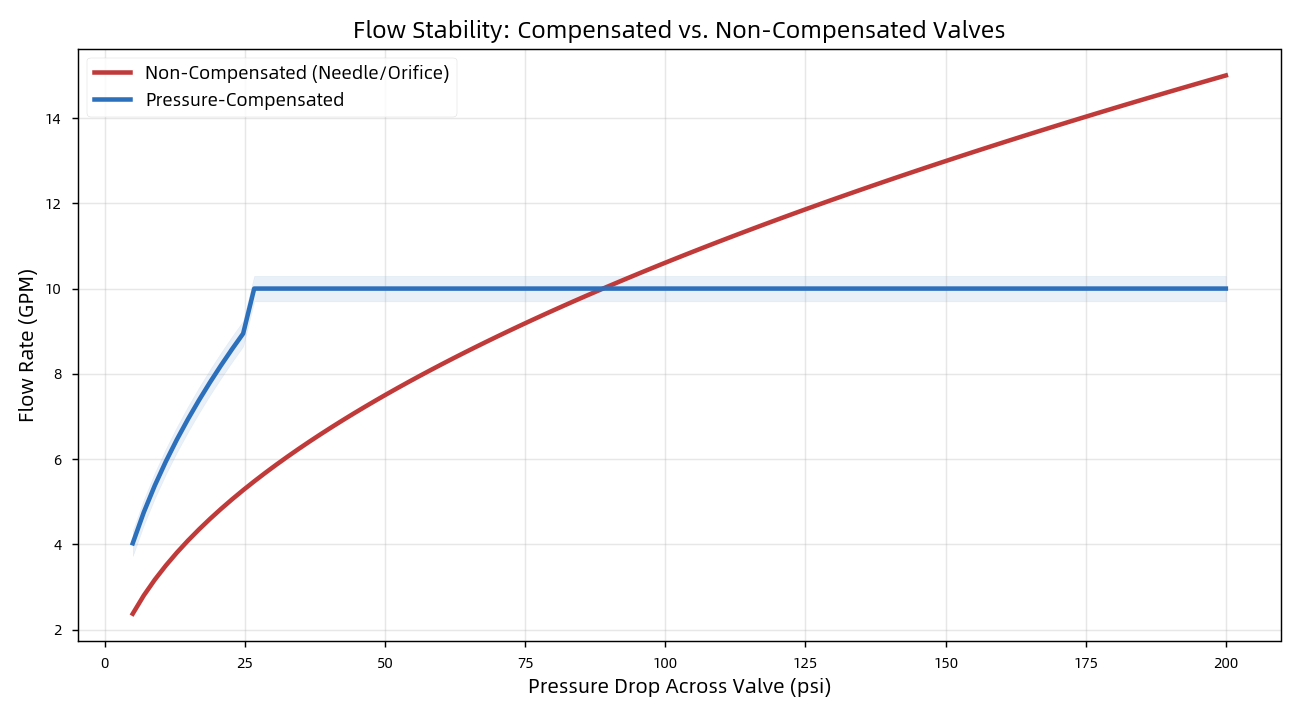

Kompenserat vs. icke-kompenserat flöde

Tre grundläggande hastighetskontrollkretsar

Var ventilen sitter i kretsen spelar roll:

● Meter-In – placerad före ställdonet; idealisk för motsatta laster, men kan inte kontrollera skenande laster.

● Meter-Out – placerad på returledningen; skapar mottryck för att säkert kontrollera överskridande laster. Tumregeln: "om du är osäker, mät ut."

● Bleed-Off – leder överskottsflödet till tanken; det mest energieffektiva alternativet, men mindre exakt.

Varför bearbetning precision är viktigt
Flödeskontrollprestanda kan tyda på att delkvaliteten skulle kunna indikera nyckelfaktorn för systemets övergripande tillförlitlighet. De betydelsefulla fynden visar dock att en ventilspole måste glida fritt men ändå täta tätt i sitt hål – ofta kräver toleranser så snäva som ±0,001 mm och ytfinish på Ra 0,2–0,8 µm. Dessutom kan bevisen tyda på att lösa spelrum verkar orsaka inre läckage, slöseri med energi och värmeackumulering. Mot bakgrund av dessa resultat kan grova ytor tyda på att tätningsslitage och läckage kan visa på kritiska felvägar. Lösa spelrum slöser energi; grova ytor läcker.

Din OEM-partner: Difon Machining

På Difon Machining tillverkar vi hydrauliska precisionskomponenter – grenrör, ventilhus, spolar och kopplingar – till de exakta toleranser som flödeskontroll kräver. Med ISO 9001- och IATF 16949-certifiering, multi-process CNC-bearbetning och ett erfaret ingenjörsteam stödjer vi OEM-kunder från prototyp till volymproduktion.
